| システム名／内容 | システム仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| レンジ、フライヤー用 | フード・ダクト用 | ダクト用 | フード・レンジ用 | フード、フライヤー用 | ||||||
| 大型 | 小型 | |||||||||
| 型式名 | TJ-FLR-16 | TJ-FR-16 | TJ-HD-16 | TJ-D-16 | TJ-HR-16 | TJ-HF-16 | ||||
| 性能評定番号 | 評２８-０１３-１号 | 評２８-０１２-１号 | 評２８-０１１-１号 | 評２８-０１０-１号 | 評２８-０１８号 | 評２８－０１９号 | ||||
| 公称防護面積 | レンジ用 2.5m×1.2m | フライヤー用 1.2m×0.7m |
レンジ用 1.3m×1.3m |
フライヤー用 1.2m×0.7m |
ダクト部 3,000㎠×5m フード部 2.8m×2.0m |
ダクト部 3,000㎠×5m | フード部 2.8m×2.0m レンジ部 2.5m×1.2m |
フード部 2.8m×2.0m フライヤー部 1.2m×0.7m | ||
| 有効放射時間 | 約21秒 | 約24秒 | 約20秒 | 約27秒 | 約27秒 | 約27秒 | ||||

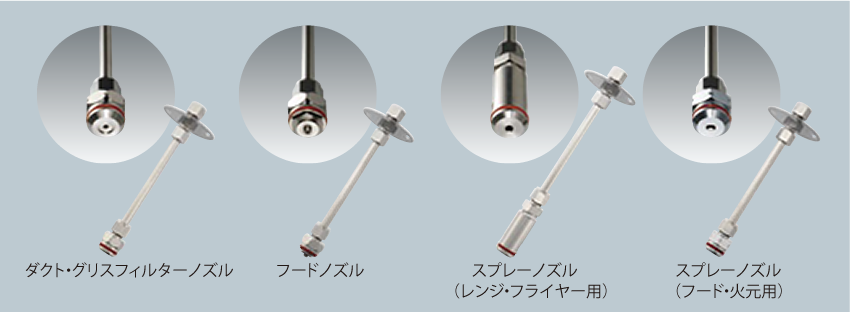

| ノズル | 名称及び個数 | スプレーノズル （レンジ、フライヤー用） 2個 | スプレーノズル （レンジ、フライヤー用） 1個 | ダクト・グリスフィルターノズル 2個 フードノズル 2個 | ダクト・グリスフィルターノズル 2個 | フードノズル 2個 スプレーノズル （フード・火元用） 2個 | フードノズル 2個 スプレーノズル （フード・火元用） 2個 | |||
| 材質 | C3604（黄銅） ニッケルメッキ | |||||||||

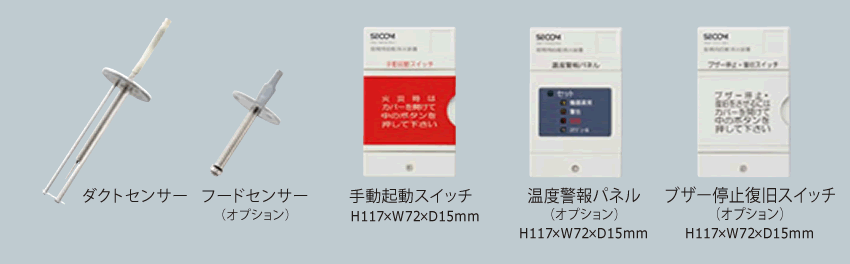

| センサー | 公称作動温度 | ダクトセンサー | 150℃（警告） 180℃（火災） | フードセンサー | 150℃（警告） 180℃（火災） | |||||
| 感知方式 | サーミスタ方式 | サーミスタ方式 | ||||||||
| 使用配管 | 材質・寸法 | C1020T（銅管）φ10-8 | ||||||||
| 最大長 | 12m（最大曲がり12） | |||||||||
| コントローラー | 使用電源 | AC100V 50/60Hz（停電時用バッテリー内蔵） | ||||||||
| 定格消費電流 | 監視時 0.1A 最大（作動時） 0.2A | |||||||||
| 起動方式 | イニシエーター＋ガス圧連動起動方式 | |||||||||
| 表示ランプ | セット（緑）、機器異常（黄）、警告（橙）、火災（赤）、スケジュール（青） | |||||||||
| 警報ブザー | 機器異常・警告時断続鳴動 火災時連続鳴動（80dB） | |||||||||
| 外部出力 | 無電圧接点出力 警告時×1 火災時×1 （移報増設ユニット使用時×4） | |||||||||
| 寸法・質量 | W116mm×H380mm×D130mm 2.2kg | |||||||||
| 手動起動スイッチ | スイッチ方式 | ロック式（アクリル板破封式） | ||||||||
| 材質・寸法 | ABS樹脂 色相マンセル値 10Y9/1 W72mm×H117mm×D15mm（52mm） | |||||||||
| システム名 | レンジ、フライヤー用 フード・ダクト用 ダクト用 |
フード・レンジ用 フード、フライヤー用 |
|
|---|---|---|---|
| 消火薬剤及び容量 | 強化液（中性）3.5L （約4.15kg） |
強化液（中性）4.0L （4.74kg） |
|
| 使用温度範囲 | －10℃〜＋40℃ | ||
| 消火薬剤貯蔵容器 | 材質 | SPCC SPHC （鋼板製） |
|
| 寸法 | 全高 351mm 最大径 φ163mm |
||
| 内容積 | 5.85L | ||
| 質量 | 7.6kg | 8.2kg | |
| 加圧・蓄圧の別 | 畜圧式 | ||

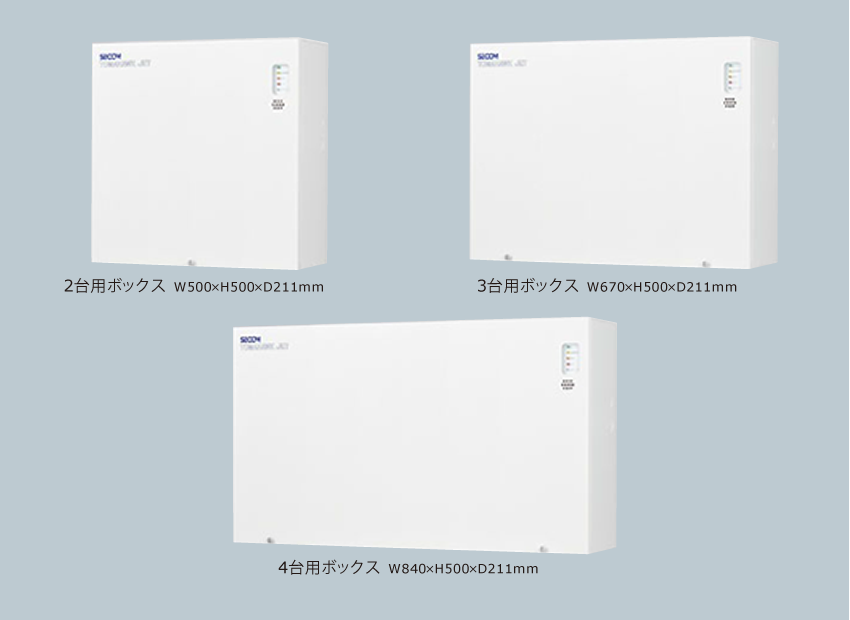

| ボックス名 | 1台用ボックス | 2台用ボックス | 3台用ボックス | 4台用ボックス | 増設3台用ボックス | 増設4台用ボックス |
|---|---|---|---|---|---|---|
| 寸法（mm） | W330×H500 × D211 |
W500×H500 × D211 |
W670×H500 × D211 |
W840×H500 × D211 |
W555×H500 × D211 |
W725×H500 × D211 |
| 最大装備質量 | 18.5kg | 30.0kg | 41.5kg | 52.0kg | 36.5kg | 47.5kg |
| 材質･仕上げ | SPCC（鋼板製）焼付塗装仕上げ（マンセル値N-9.0） | |||||
| 温度警報パネル | ブザー停止 復旧スイッチ |
|||||
|---|---|---|---|---|---|---|
| 表示ランプ | 警報ブザー | 寸法（mm） | スイッチ | 寸法（mm） | ||
| セット（緑） 機器異常（黄） |
警告（橙） 火災（赤） スケジュール（青） |
機器異常・警告時：断続鳴動 | 火災時：連続鳴動（80dB） | W72×H117×D15 | ノンロック式 （封板無し） |
W72×H117×D15 |
